Innovative UAS & components for reliability

통합 ​산업용 드론 시스템 솔루션 및 핵심 부품 기술 개발을 통하여 산업 현장에서 요구하는 다양한 드론의

​요구 임무 구현 및 신뢰성 높은 드론 시스템 구축을 이끌어 갑니다.

                                                                              산업용 시스템 드론

                                                                              무인기 시스템 부품/솔루션

                                                                              드론 개발 시험 장비

                                                                              엔터테이먼트 드론 시스템

산업용 시스템드론



​SD-SX8

고내풍성 고기동 시스템 드론

  • 프레임 : 경량 카본 프레임 (우산접이식)

  • 휠베이스 : 1,200mm

  • 이륙중량 : 11.5 kg

  • 탑재중량 : 10 kg

  • 비행 풍속 : MAX 15 m/s

  • 비행시간 : MAX 40분(Hovering time)

  • 운영거리 : MAX 3km(RF)                        * LTE적용 시 서비스 전지역 운영 가능

- 해안지역 및 산악지역 감시 및 정찰

- 환경 샘플 채취 및 환경 감시

- 중량 화물 자동 배송



​SD-MH6

전천후 장기 체공형 시스템 드론

  • 프레임 : 모노코크 일체형 카본 (착탈식)

  • 휠베이스 : 1,550mm

  • 이륙중량 :  10.5 kg

  • 탑재중량 : 5 kg

  • 비행 풍속 : MAX 12 m/s

  • 비행시간 : MAX 60분 (Hovering time)

  • 운영거리 : MAX 3km(RF)                        * LTE적용 시 서비스 전지역 운영 가능

- 임무지역 및 광역환경 감시 및 정보획득

- 외곽 경계 및 자동 영상 감시

- 소량 화물 자동 배송

SD-MX4t

전천후 장기 체공형 시스템 드론

  • 프레임 : 모노코크 일체형 카본 (착탈식)

  • 휠베이스 : 1,100mm

  • 이륙중량 :  7 kg

  • 탑재중량 : 3 kg

  • 비행 풍속 : MAX 13 m/s

  • 비행시간 : MAX 40분 (Hovering time)

  • 운영거리 : MAX 3km (RF)                        * LTE적용 시 서비스 전지역 운영 가능

- 임무지역 영상 및 광역 환경 감시

- 외곽 경계 및 자동 영상 감시

- 소량 화물 자동 운송 시스템

- 보이스 시스템 장착 가능

SD-MH6t

전천후 다중임무형 시스템 드론

  • 프레임 : 경량 카본 프레임

  • 휠베이스 : 1,000mm

  • 이륙중량 : 7.5 kg

  • 탑재중량 : 2 kg

  • 비행 풍속 : MAX 12 m/s

  • 비행시간 : MAX 30분 (Hovering time)

  • 운영거리 : MAX 3km (RF)                        *LTE적용 시 서비스 전지역 운영 가능

- 임무지역 영상 감시

- 외곽 경계 및 자동 영상 감시

- 보이스 시스템 장착 가능






​무인기 시스템 부품/솔루션



​FC-200M-10

​산업용 비행제어 컴퓨터 (FCC)

  • KC인증 제품

  • Advanced 32bit ARM Cortex M4 계열

  • 100% 산업용 규격 부품(-40℃ ~ +85℃)

  • 터미널 분리형, 저진동 설계

  • 터미널 커넥터 호환성 유지

  • PX4 stack 100% 호환형             (Binary compatible)

  • 전원 자동 절체형(switching) 이중화  모듈 설계

  • ​메탈 (알루미늄) 케이스

  • 관련제품

       - FC200T-JST21/ML21/HR10/ML10

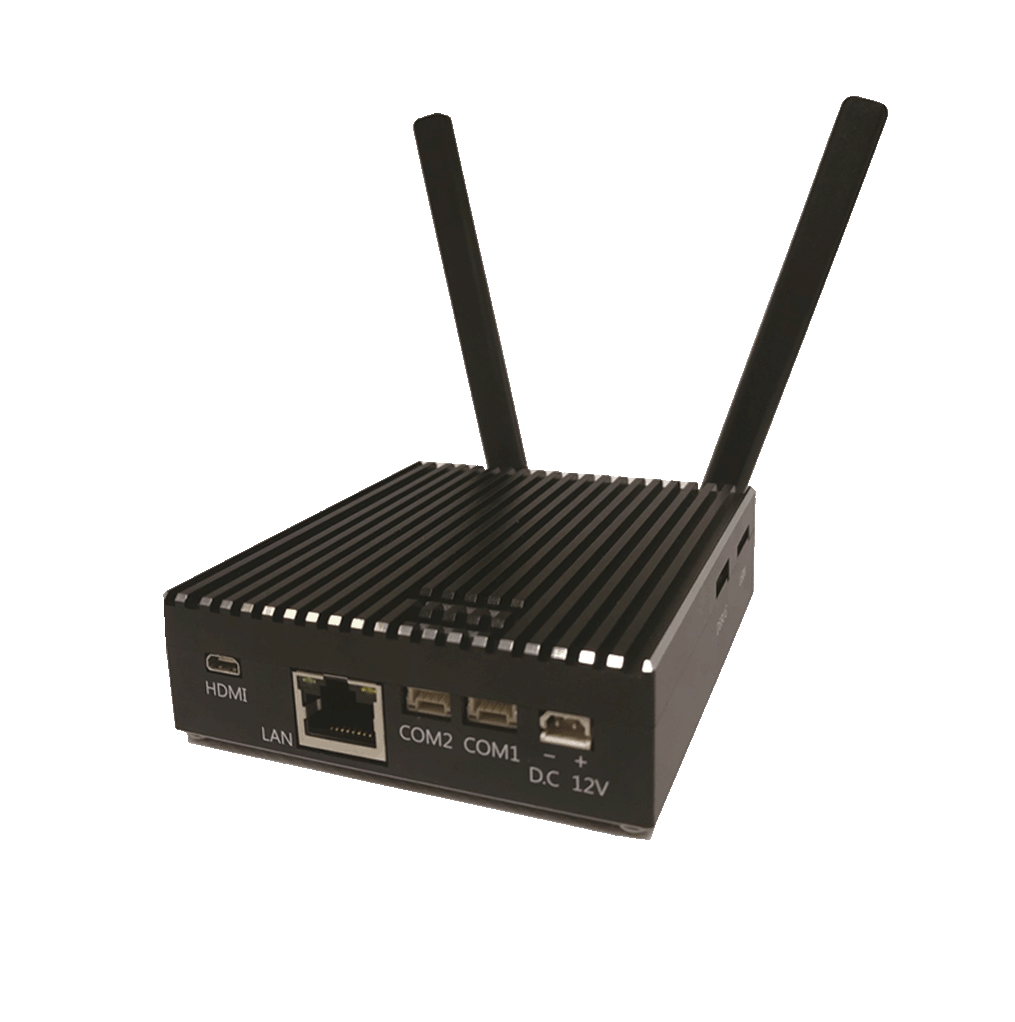

CS-LTE220

​드론전용 통합 LTE 통신 모듈

​(Video + Telemetry + Serial)

  • LTE(4G)/3G

       - Max 50Mbps (Categoty 4)

       - MIMO지원 (OFDM, SC-FDMA)

  • HDMI 영상 Port x 1

       - Full-HD, HD, 640 x 480, 기타 화면 사           이즈 지원

  • Ethernet Port x 1

       - 10/100Base-T, TCP/IP, DHCP 지원

  • UART port x 2

       - TTL level (신호변환장치 Option)               - Baudrate (1,200bps~115,200bps)

  • 보안(Option)

        - 단말내장형 SSL VPN Client, ARIA

  • 기타특징

       - Case 재질 (알루미늄)

        - 안테나 별도 중량 (193g)

        - 전원 (DC 12V)

  • Size : 92mm x 83mm x 26mm

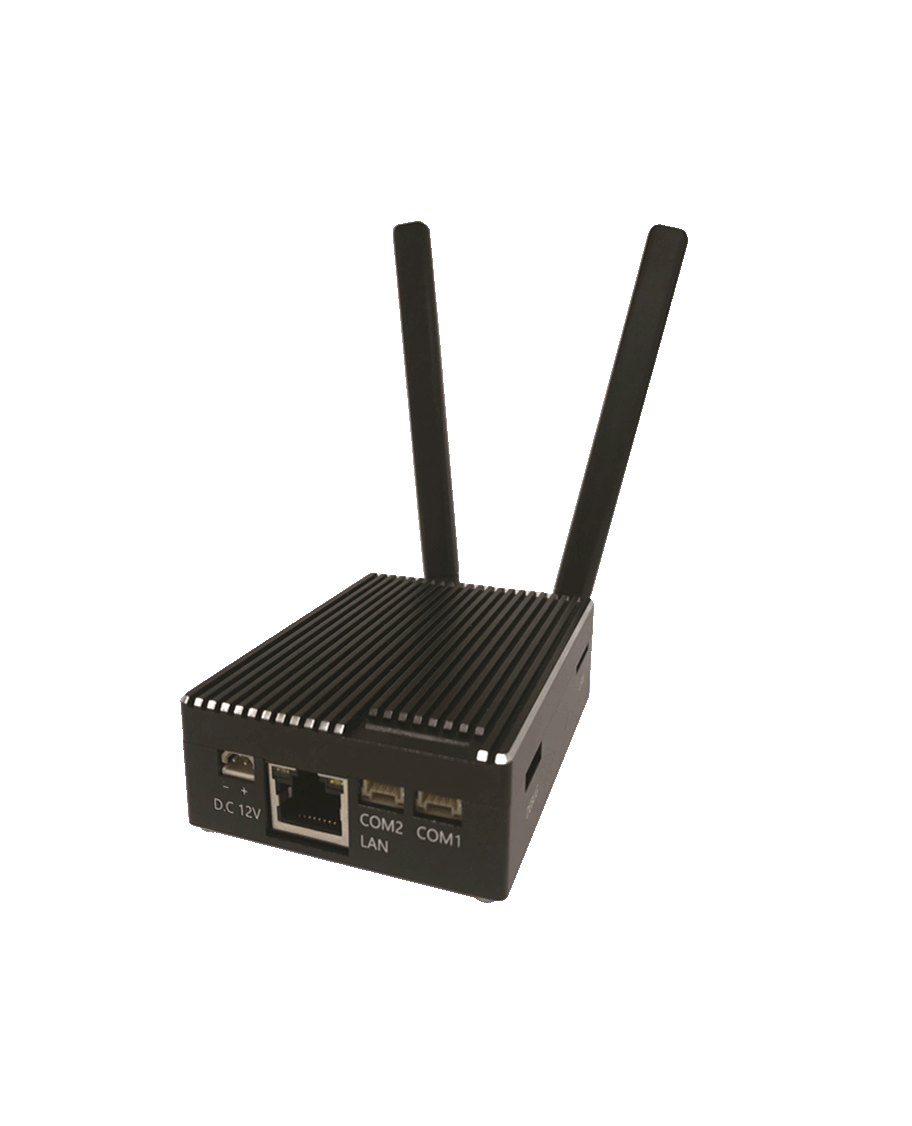

CS-LTE120

​드론전용 LTE 통신 모듈

(Telemetry + Serial)

  • LTE(4G)/3G

       - Max 50Mbps (Categoty 4)

       - MIMO지원 (OFDM, SC-FDMA)

  • Ethernet Port x 1

       - 10/100Base-T, TCP/IP, DHCP 지원

  • UART port x 2

       - TTL level (신호변환장치 Option)               - Baudrate (1,200bps~115,200bps)

  • 보안(Option)

       - 단말내장형 SSL VPN Client, ARIA

  • 기타특징

       - Case 재질 (알루미늄)

        - 안테나 별도 중량 (138g)

       - 전원 (DC 12V)

  • Size : 84mm x 62mm x 24mm

PDM-9D100A-KFR-C

​산업용 HV 전원 분배 보드

  • Octocopter system 지원

  • 4개 BEC 지원 (5V/7.5V/12V)

  • Current : 150A 지원

  • High Voltage 고강성 보드 설계

PDM-90A

​산업용 HV 전원 분배 보드

  • Quadcopter system 지원

  • 2개 BEC 지원 (5V/7.5V/12V)

  • Current : 90A 지원

  • High Voltage 고강성 보드 설계

PM-2H200

​지능형 전원 이중화 센서 모듈

  • 전원 이중화 시스템 구성 지원

  • 2개 Hall sensor 적용

  • Current : 200A 지원

  • 32bit ARM core CPU

PM-M1H-6C40

​지능형 전원 관리 센서 모듈

  • 전원 On/Off 스위치 구성

  • Hall sensor 적용

  • Current : 40A 지원

  • 배터리 셀별 상태 정보 관리

PM-BEC2H5A

Dual DC-DC Conveter (BEC)

  • ​이중화 DC/DC converter

  • 2S~6S 입력 전원 지원

  • 5V Fix out

  • 5V/7.5V/12V Adjustable out(점퍼)

PDM-8D100A-BZD

 /  PDM-4D60A-BZD

산업용 HV 전원분배 보드

  • High Voltage 전원 분배 ​

  • 금도금 바나나커넥터

  • ​공간 활용도 개선











드론 개발 시험 장비



​T100

실내 비행 실험기

  • 고정식 이륙 추력 확인

  • 최대 추력 측정

  • 비행 제어 상태 실험

  • ​전장부 내구력 실험

​T210

​모터 종합 시험기

  • 동력부 추력, 전압, 전류, 듀티 측정

  • RPM 및 토크 수치 측정

  • 현재 모터 시험 측정 수치 표출

  • ESC제어기 수치 설정

  • 신호 로그 저장 및 재생 기능

  • 사이즈 : 700 x 1400 x 800 mm

  • 모터출력전압 : 0~80V (분해능:0.02V)

  • 모터소모전류 : 0.2 ~ 80A(분해능:0.15A)

  • 발생추력 : 0~20Kg(분해능:3g)

  • ​발생토크 : 0~50kgf-cm(분해능:2g)

T300

​드론시스템 에뮬레이터

  • PX4 stack 기반 복합 비행S/W시험검증

  • Linux 기반 OS와 JMavSim기반

  • 매뉴얼 조종기 연동 및 조종 기능

  • Dual FC환경 구현

  • ​외부 센서 및 임무장비 제어 검증

T400

​배터리 성능 시험기

  • 드론용 배터리 성능 시험

  • 자동 배터리 충/방전 성능 검증/정량화

  • 온도 조건별 배터리 성능 검증/정량화

  • ​중대형 용량의 배터리 성능 검증






엔터테이먼트 드론 시스템



드론 크레이 사격 게임 시스템

엔터테이먼트 드론 이벤트 시스템

  • Miles 장비를 활용한 정밀 사격

  • 자동 비행 드론 타겟 운영

  • 다중 객체 총기 실시간 제어

  • 실시간 게임 정보 표출

  • ​총기 사격 리액션 사실화
